Giunti flessibili a lamelle serie FLX


I Giunti flessibili a lamelle NORTHON serie FLX, sono impiegati per trasmettere il moto tra gli alberi coassiali di due macchine. Torsionalmente rigidi sono in grado di assorbire urti garantendo sicurezza e affidabilità nella trasmissione, anche in presenza di disassamenti angolari, paralleli e allungamenti assiali, con rotazioni indifferentemente destre o sinistre. È risaputo infatti che è praticamente impossibile ottenere un perfetto allineamento tra gli alberi e ancor più riuscire a mantenerlo nel tempo a causa delle dilatazioni termiche a cui sono soggette le strutture interessate nonchè le fondazioni stesse delle macchine motrici e operatrici. I giunti flessibili a lamelle NORTHON serie FLX vengono costruiti in varie versioni e grandezze al fine di soddisfare le più svariate esigenze di impiego e montaggio. Vedi anche DISALLINEAMENTI E ALLUNGAMENTI.

CARATTERISTICHE PRINCIPALI

Giunti flessibili a lamelle serie FLX
- Gioco torsionale zero, fondamentale per l’impiego su macchine con frequenti partenze, arresti o inversioni
- Nessuna lubrificazione
- Nessuna manutenzione in quanto non vi è usura tra le parti componenti
- Elevata rigidità torsionale
-Funzionamento in ogni condizione ambientale (da -30 a +240°C)
- Possibilità di sostituire i pacchi lamellari senza dover rimuovere le macchine collegate
- Elevata velocità di rotazione in quanto perfettamente concentrici ed equilibrati

COSTRUZIONI
- Impiego di acciai speciali stampati o fucinati (su richiesta si forniscono mozzi in acciaio bonificato, acciaio inox o altri materiali)

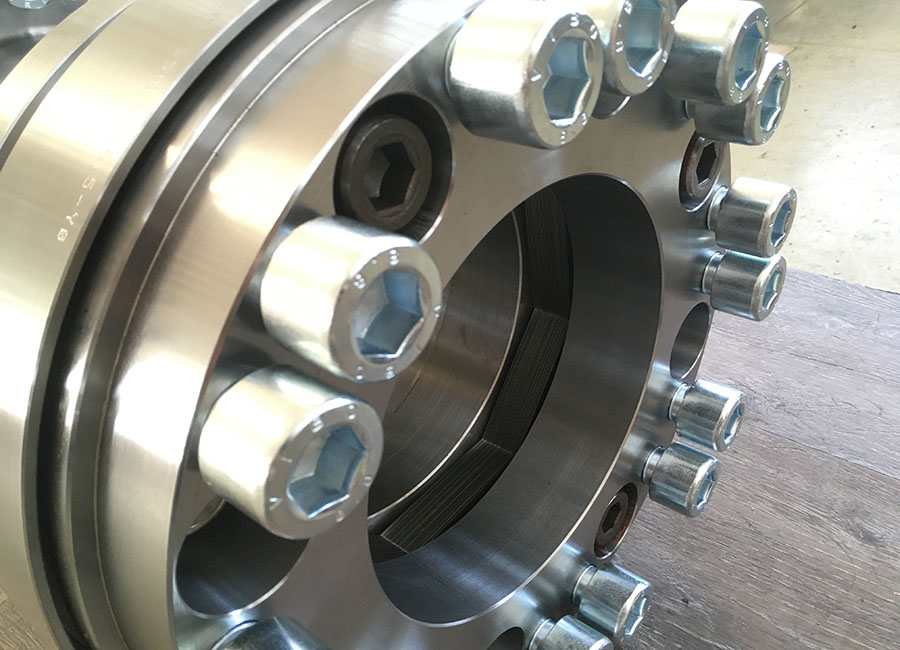

- Pacchi lamellari in acciaio AISI 304
- Viti di unione calibrate in acciaio ad alta resistenza
- Particolari cicli di trattamento termico
- I giunti Northon FLX sono forniti con preforo, a richiesta del cliente possono essere forniti con fori finiti.

PRODUZIONI STANDARD E SPECIALI
La pronta disponibilità di una gamma completa di tipi e grandezze standard, unitamente alla capacità industriale di realizzare in tempi brevi giunti speciali, garantiscono la risoluzione di ogni specifica esigenza di impiego. A richiesta si costruiscono versioni speciali su specifica del cliente.

Montaggio
Norme di sicurezza




TIPO FLX

Esecuzione standard

Scheda Tecnica

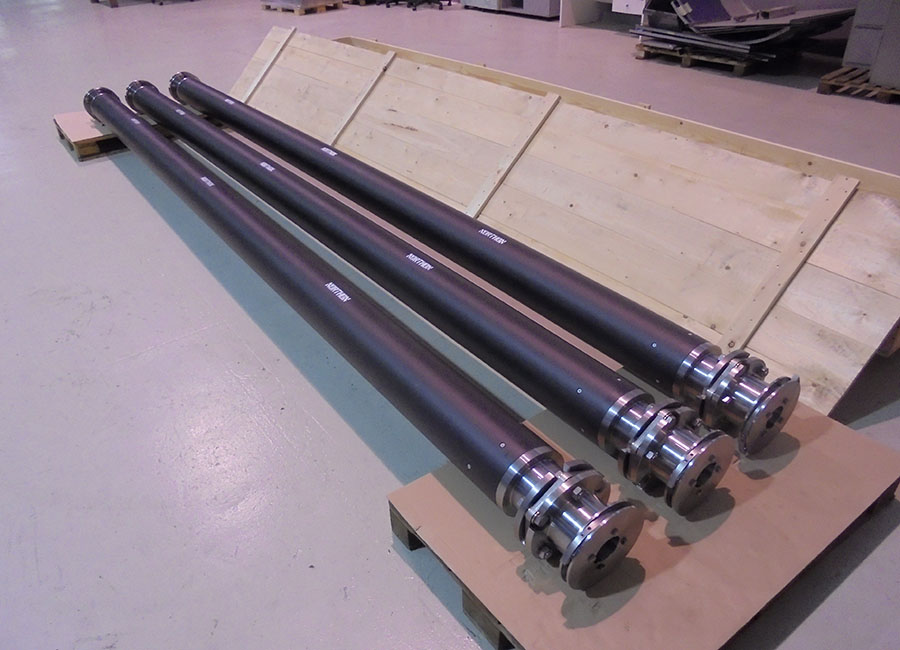

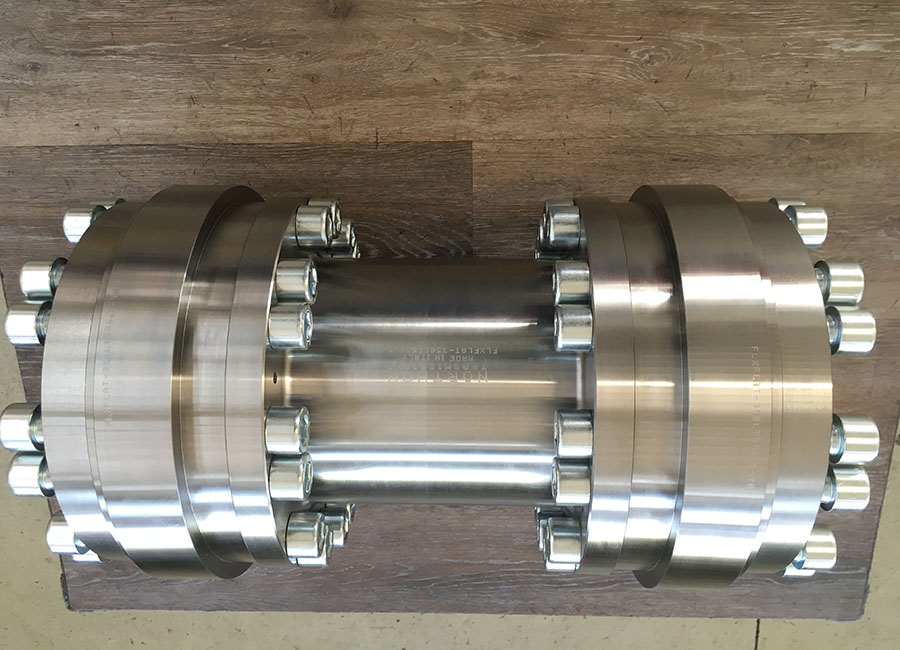

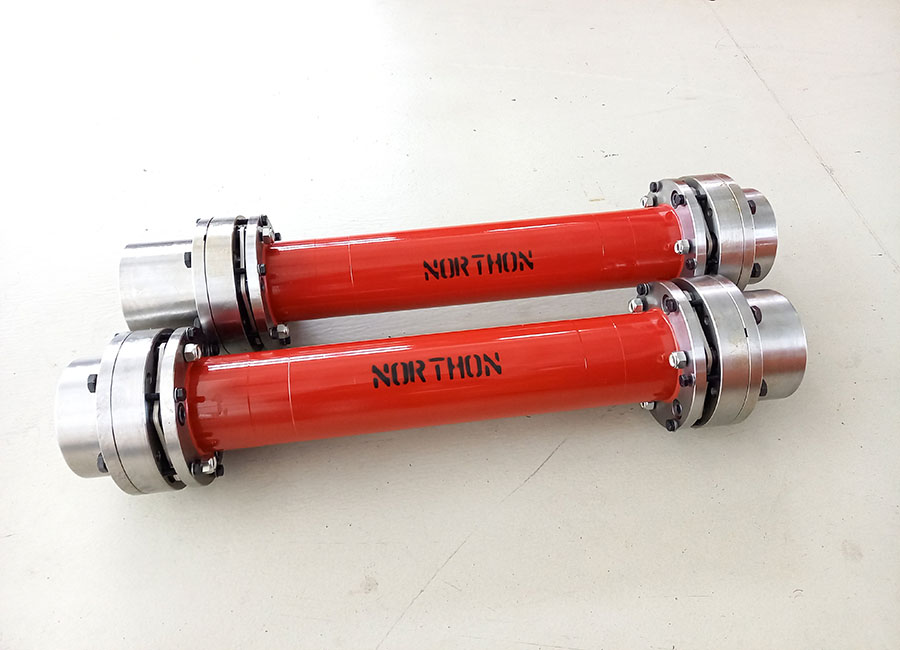

TIPO FLX/AT

Esecuzione con allunga tubolare

Scheda Tecnica



TIPO FLX/AT.1MR

Esecuzione con allunga tubolare e mozzo rovesciato

Scheda Tecnica

TIPO FLX/AT.2MR

Esecuzione con allunga tubolare e due mozzi rovesciati

Scheda Tecnica



TIPO FLX/ATV

Esecuzione con allunga tubolare per montaggio verticale Esecuzione speciale a richiesta del Cliente

NO Scheda Tecnica

TIPO FLX/AT.AF

Esecuzione con allunga tubolare con attacco a flangia Esecuzione speciale a richiesta del Cliente

NO Scheda Tecnica



TIPO FLX/AI

Esecuzione con albero intermedio e doppio giunto Esecuzione speciale a richiesta del Cliente

NO Scheda Tecnica

TIPO FLX/AF

Esecuzione con albero intermedio flangiato e due semigiunti Esecuzione speciale a richiesta del Cliente

NO Scheda Tecnica
