Giunti oscillanti a denti serie Z

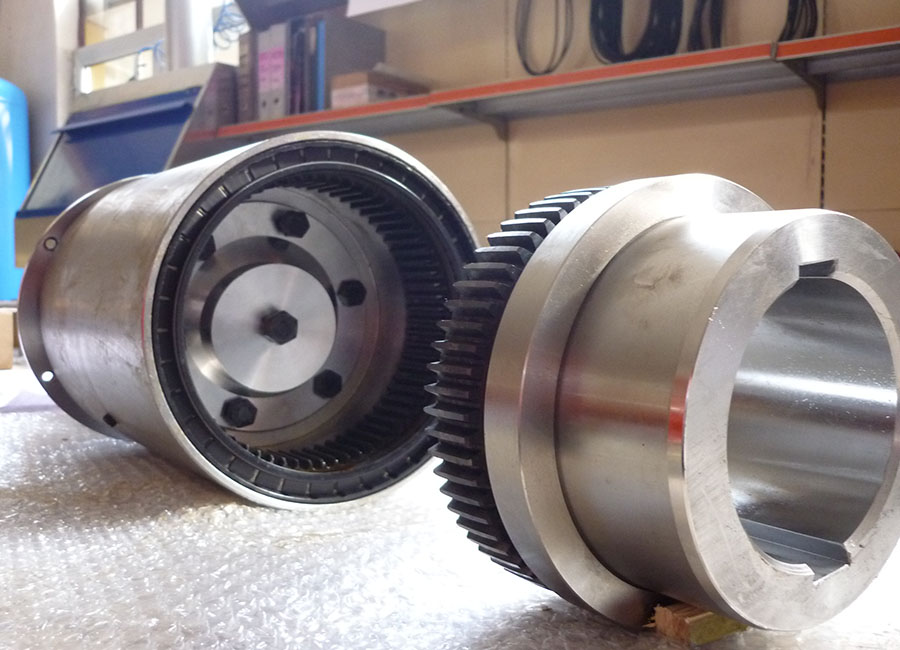

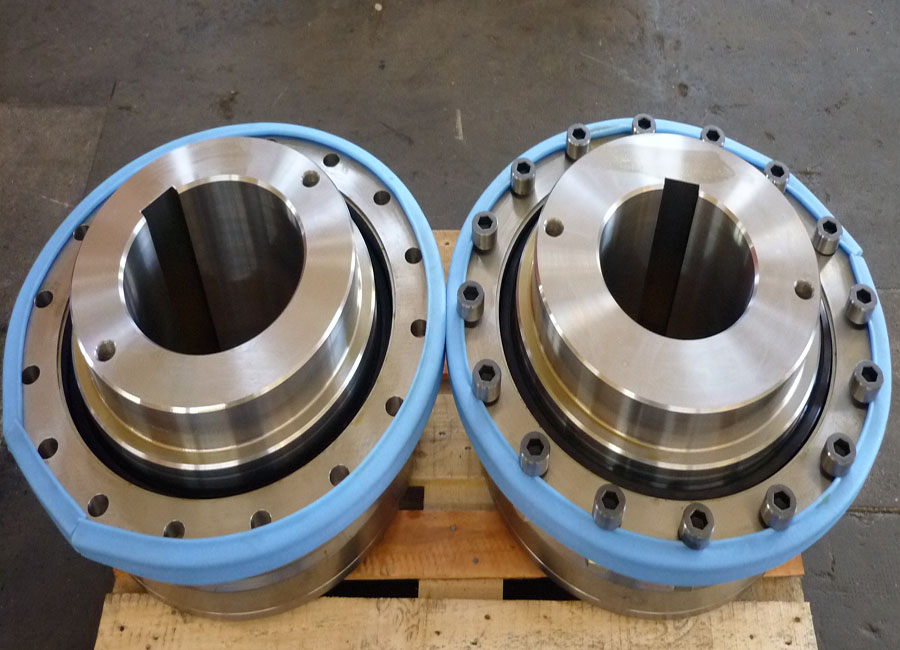

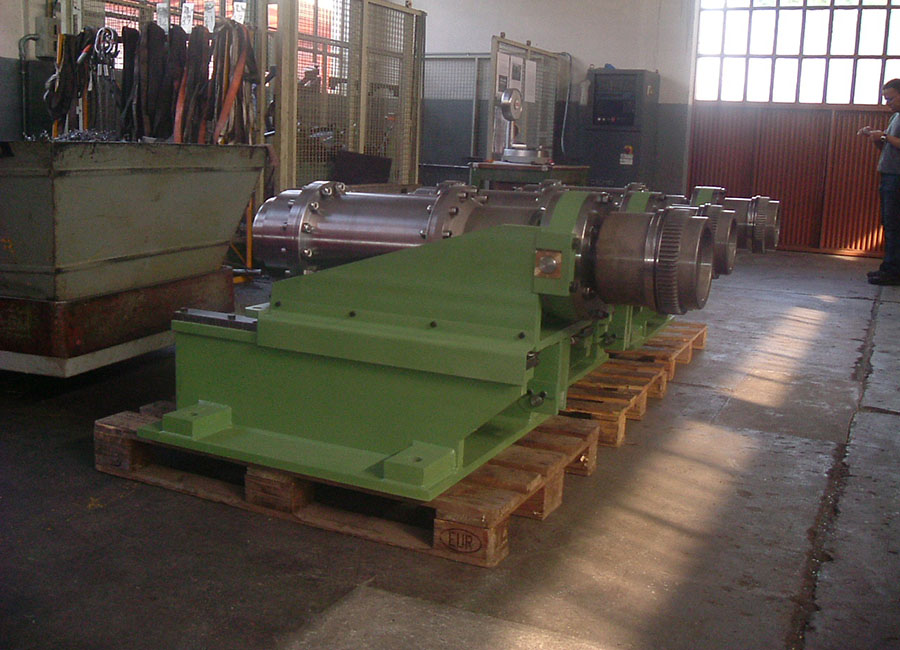

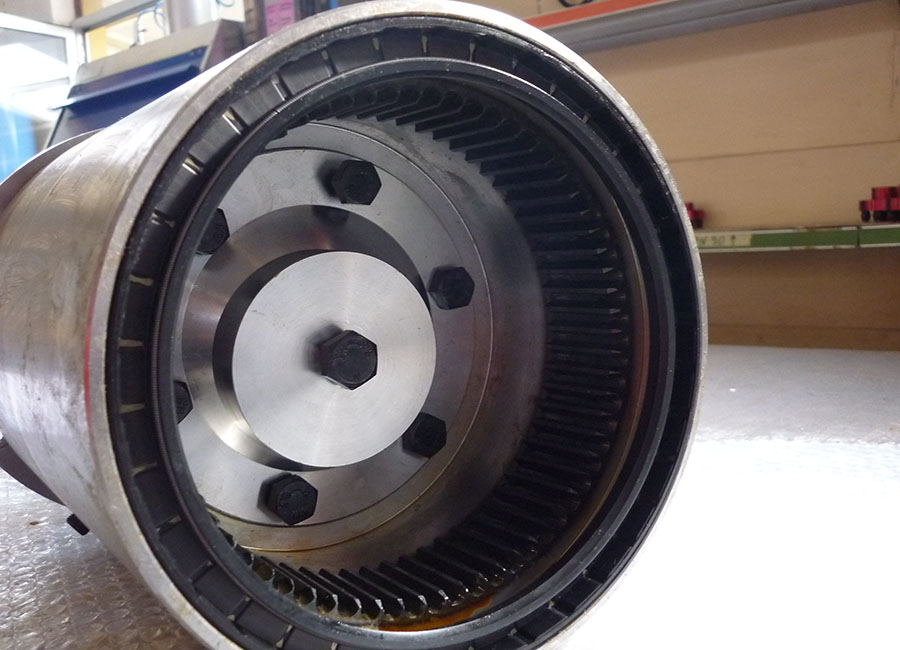

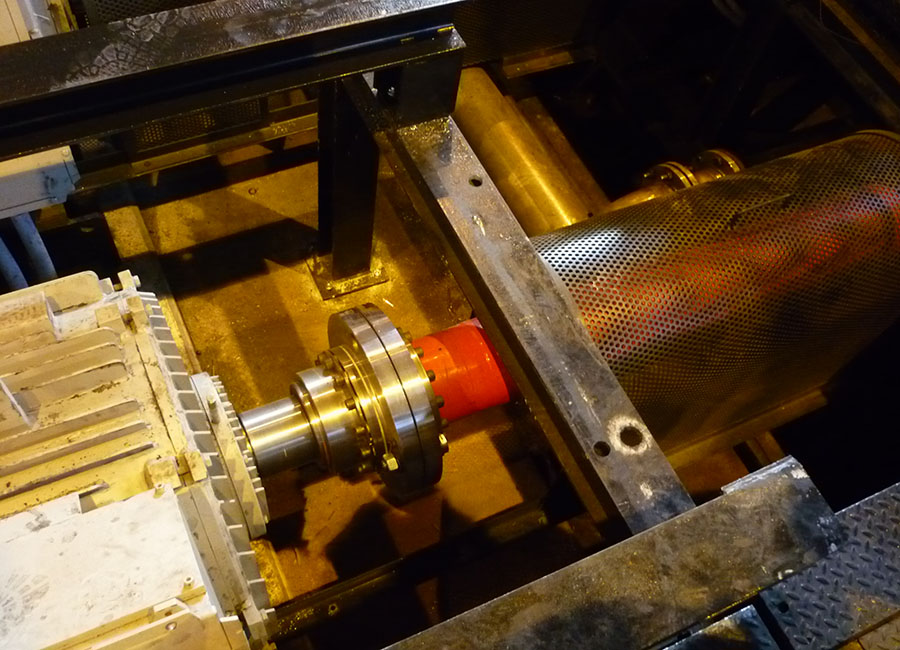

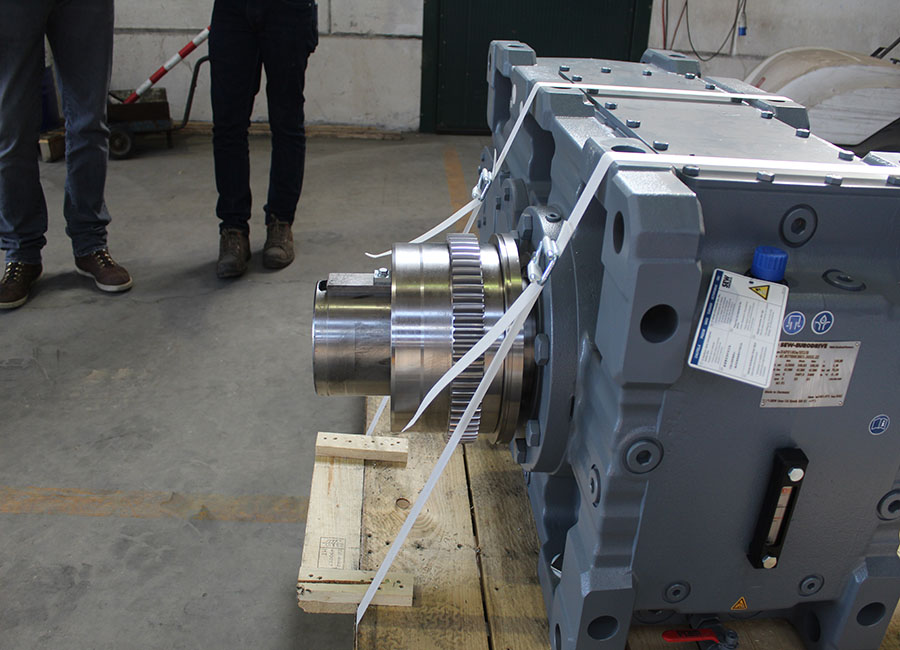

I giunti oscillanti a denti NORTHON sono stati studiati per compensare tutti i disallineamenti angolari e paralleli che si possono riscontrare nel collegamento degli alberi di due macchine.
E' risaputo infatti che è praticamente impossibile ottenere un perfetto allineamento fra questi e, ancor più, riuscire a mantenerlo nel tempo a causa delle dilatazioni termiche a cui sono soggette le strutture interessate nonchè le fondazioni stesse delle macchine.
I giunti oscillanti a denti NORTHON offrono la risoluzione di questo problema assicurando libertà di movimento, sicurezza nella trasmissione ed affidabilità d'impiego.

CARATTERISTICHE COSTRUTTIVE
- esclusivo impiego di acciai legati, stampati e trattati termicamente
- accurata lavorazione meccanica con macchine a CNC
- particolare dentatura bombata che consente un disassamento angolare di + 1° su ciascun semigiunto
- versatilità di applicazione grazie alla possibilità di ottenere montaggi diversi solo con la semplice inversione dei mozzi dentati nello stesso giunto
- facilità di lubrificazione dovuta al montaggio di due ingrassatori su ciascun semigiunto
- intercambiabilità secondo l'Unificazione Italsider

MANUTENZIONE E LUBRIFICAZIONE

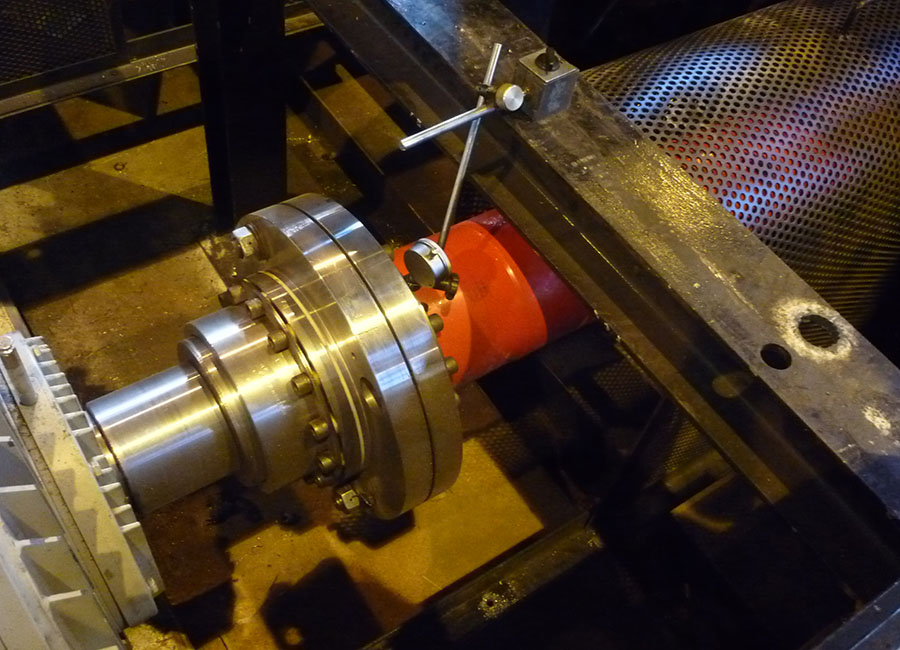

- E' consigliabile controllare ogni 5 mesi che vi sia libero scorrimento assiale delle campane sui mozzi dentati
- Ogni 6 mesi al massimo è bene aggiungere nuovo grasso, mentre se ne consiglia la completa sostituzione dopo 7000 ore di lavoro o comunque dopo 18 mesi.
- In fase di sostituzione completa del grasso provvedere ad una acurata pulizia del giunto, controllando nello stesso tempo lo stato della dentatura e l'allineamento dei mozzi.

Montaggio
Tabella manutenzione e lubrificazione
 Tabella parti di ricambio

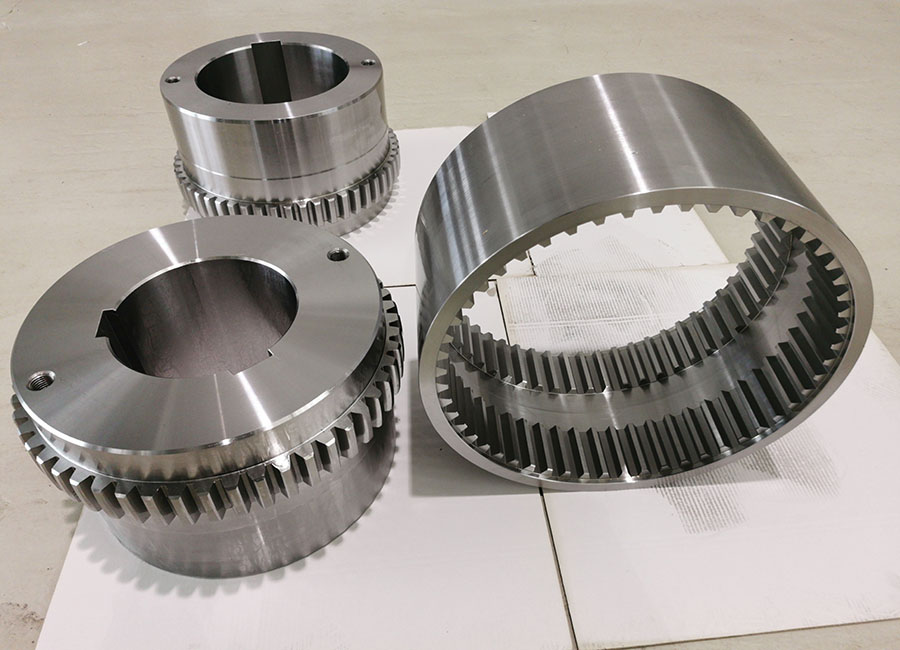

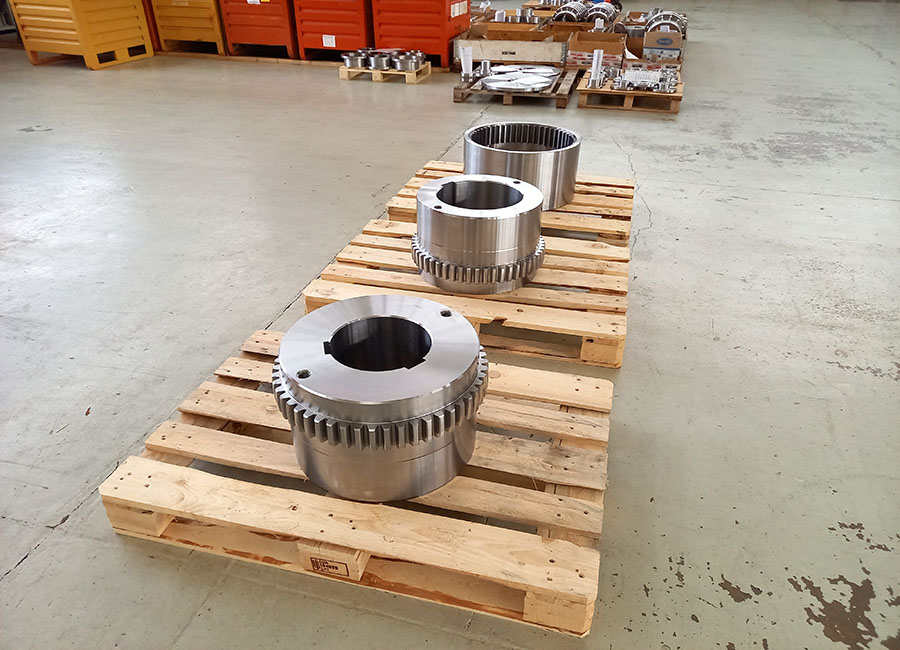

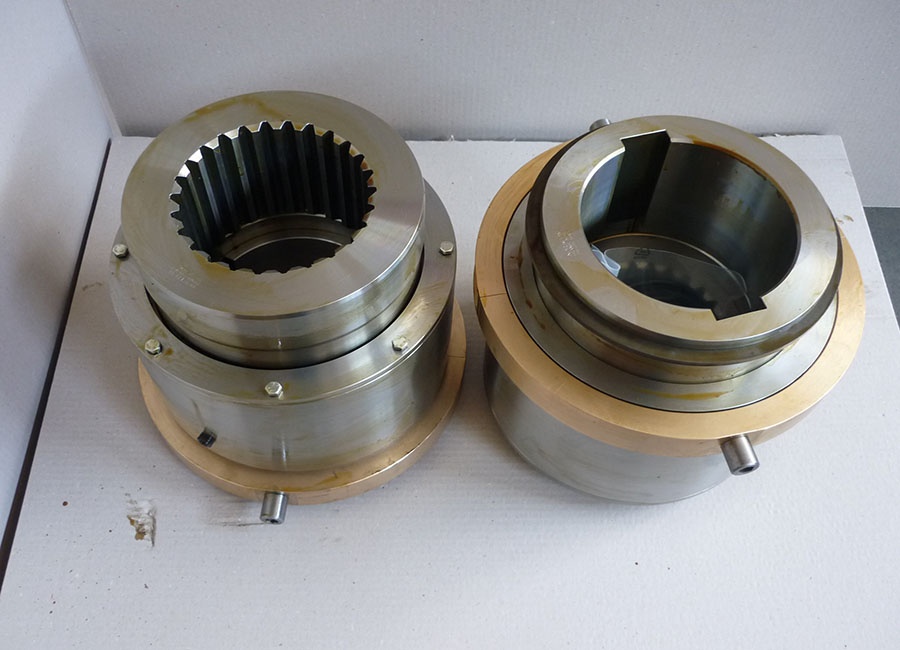

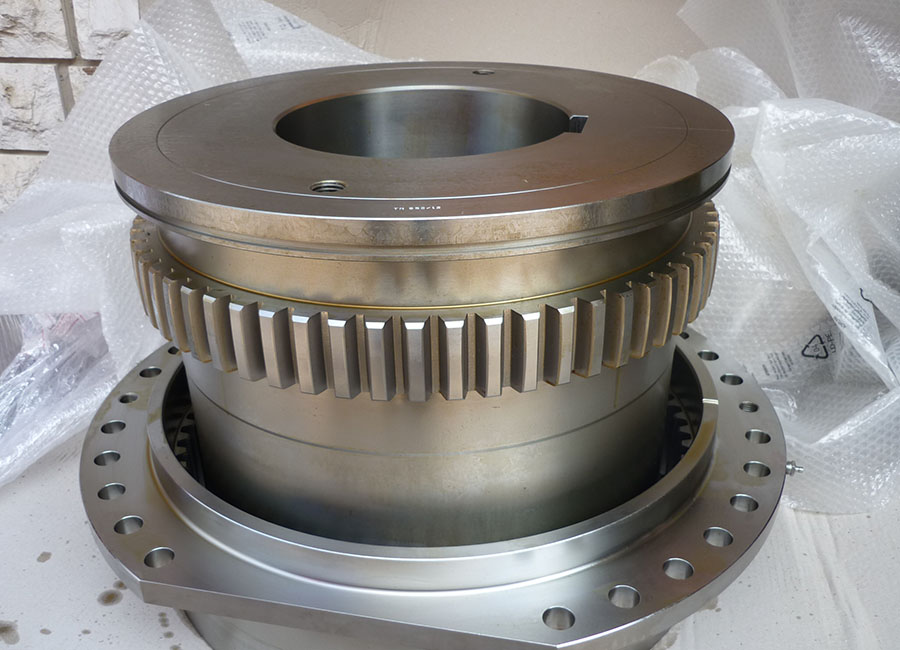

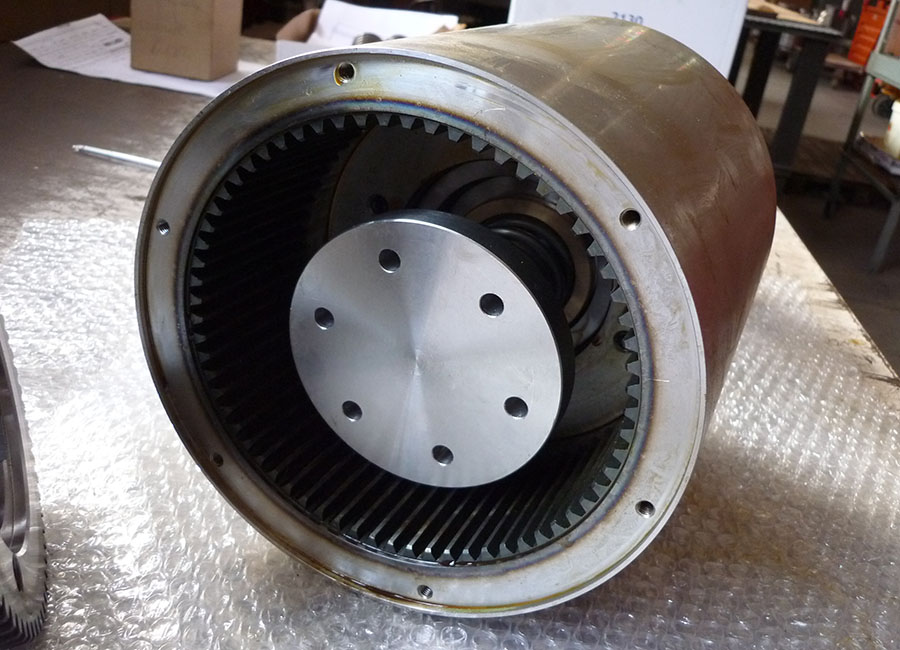

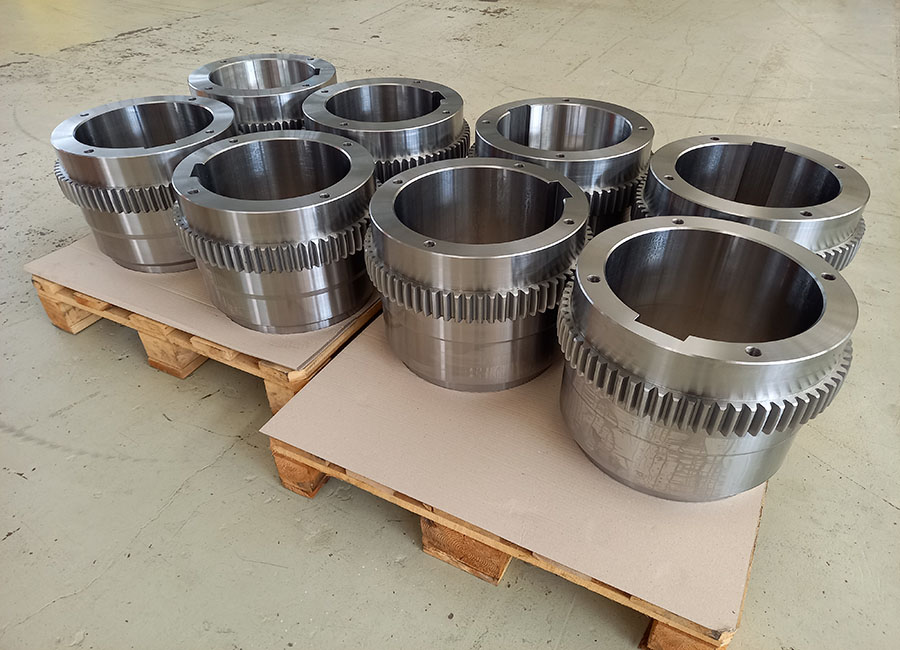

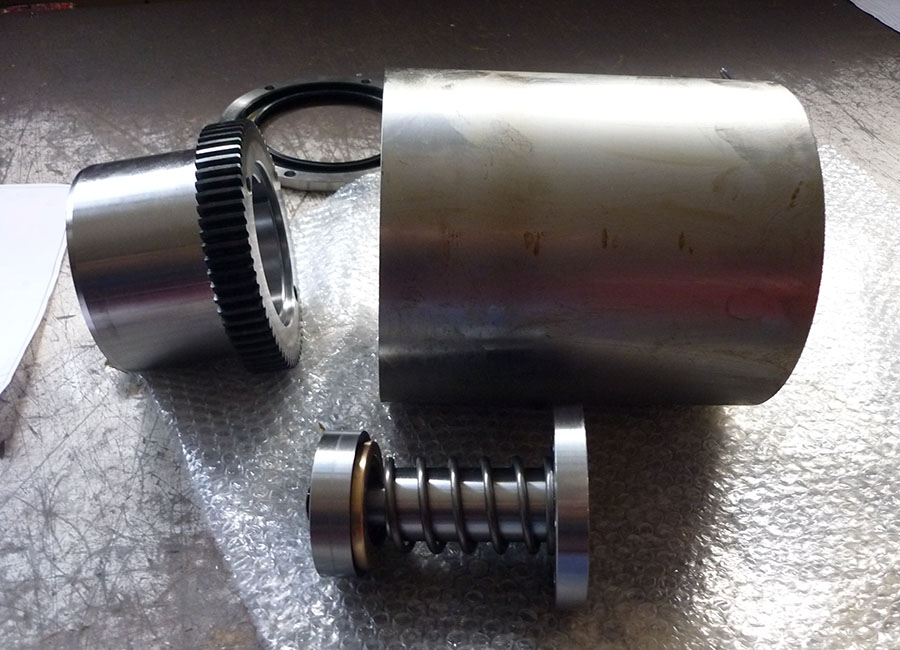

Parti componenti dei giunti oscillanti a denti "Northon"
Norme di sicurezza





SERIE Z

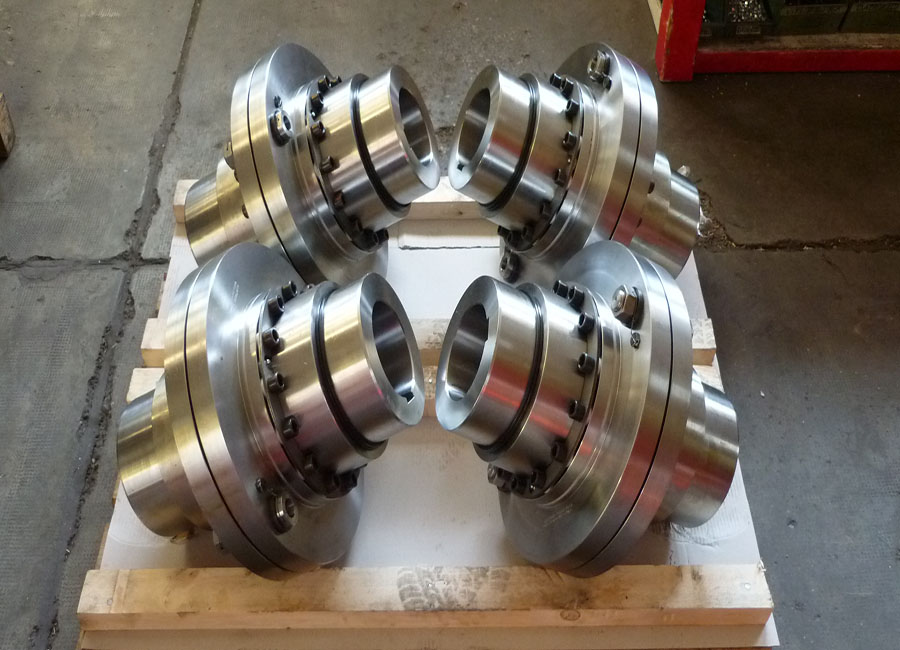

Giunto oscillante a denti Versione standard con due mozzi oscillanti

Scheda Tecnica

SERIE ZHP

Giunto oscillante a denti Costruzione in acciaio bonificato

Scheda Tecnica



SERIE ZA

Giunto oscillante a denti Versione standard con due mozzi oscillanti e campane aperte

Scheda Tecnica

SERIE Z1MR

Giunto oscillante a denti Versione standard con due mozzi oscillanti di cui uno rovesciato

Scheda Tecnica



SERIE ZAHP

Giunto oscillante a denti Costruzione in acciaio bonificato

Scheda Tecnica

SERIE Z2MR

Giunto oscillante a denti Versione standard con due mozzi oscillanti entrambi rovesciati

Scheda Tecnica



SERIE ZP

Giunto oscillante a denti Versione standard con due mozzi oscillanti di cui uno prolungato

Scheda Tecnica

SERIE Z2P

Giunto oscillante a denti Versione standard con due mozzi oscillanti entrambi prolungati

Scheda Tecnica



SERIE ZAR

Giunto oscillante a denti Versione con un mozzo oscillante, uno rigido e campane aperte

Scheda Tecnica

SERIE ZR

Giunto oscillante a denti Versione standard con un mozzo oscillante e uno rigido

Scheda Tecnica



SERIE R

Giunto oscillante a denti Versione standard con due mozzi rigidi

Scheda Tecnica

SERIE ZV

Giunto oscillante a denti Versione standard con due mozzi oscillanti per montaggio verticale

Scheda Tecnica



SERIE ZVP

Giunto oscillante a denti Versione con due mozzi oscillanti di cui uno prolungato per montaggio verticale

Scheda Tecnica

SERIE ZV2P

Giunto oscillante a denti Versione con due mozzi oscillanti entrambi prolungati per montaggio verticale

Scheda Tecnica



SERIE Z.IE

Giunto oscillante a denti Versione con due mozzi oscillanti e isolamento elettrico

Scheda Tecnica

SERIE ZRDF

Giunto oscillante a denti Versione con un mozzo oscillante e uno rigido con disco freno in acciaio

Scheda Tecnica

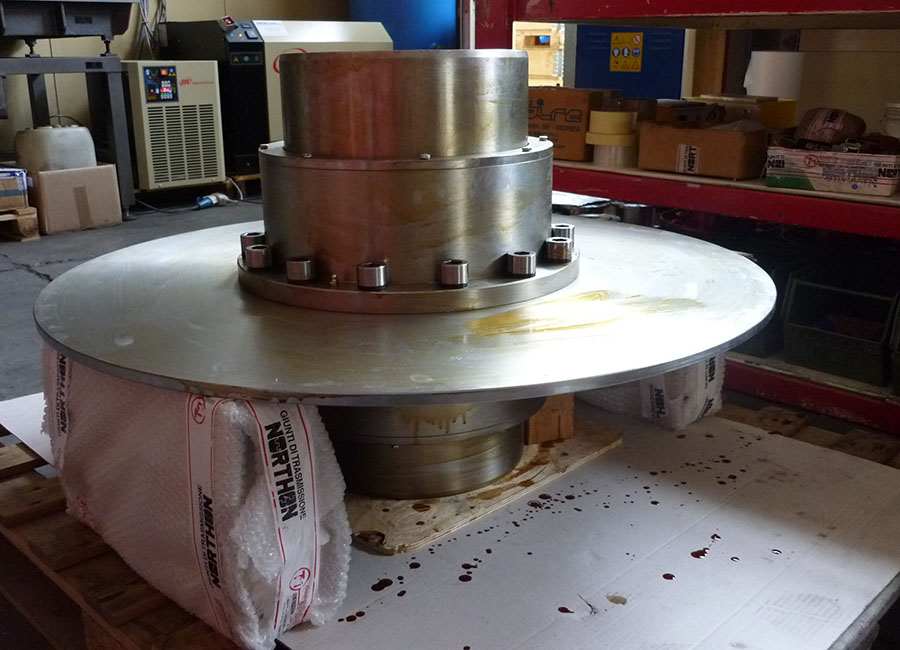

SERIE ZDF

Giunto oscillante a denti Versione con due mozzi oscillanti e disco freno in acciaio

Scheda Tecnica

SERIE ZDF.GAR

Giunto oscillante a denti Versione con due mozzi oscillanti, disco freno in acciaio e gioco assiale ridotto

Scheda Tecnica



SERIE ZDF.TW.GAR

Giunto oscillante a denti Versione con due mozzi oscillanti, disco freno in ghisa (Twiflex) e gioco assiale ridott

Scheda Tecnica

SERIE ZADF30

Giunto oscillante a denti Versione con due mozzi oscillanti e albero porta disco freno spessore 30

Scheda Tecnica



SERIE ZADF42

Giunto oscillante a denti Versione con due mozzi oscillanti e abero porta disco freno spessore 42

Scheda Tecnica

SERIE ZRFF

Giunto oscillante a denti Versione con un mozzo oscillante e uno rigido con fascia freno

Scheda Tecnica



SERIE ZGAR

Giunto oscillante a denti Versione con due mozzi oscillanti e disco intermedio per gioco assiale ridotto

Scheda Tecnica

SERIE Z2GAR

Giunto oscillante a denti Versione con due mozzi oscillanti e doppio gioco assiale ridotto

Scheda Tecnica



SERIE ZSA

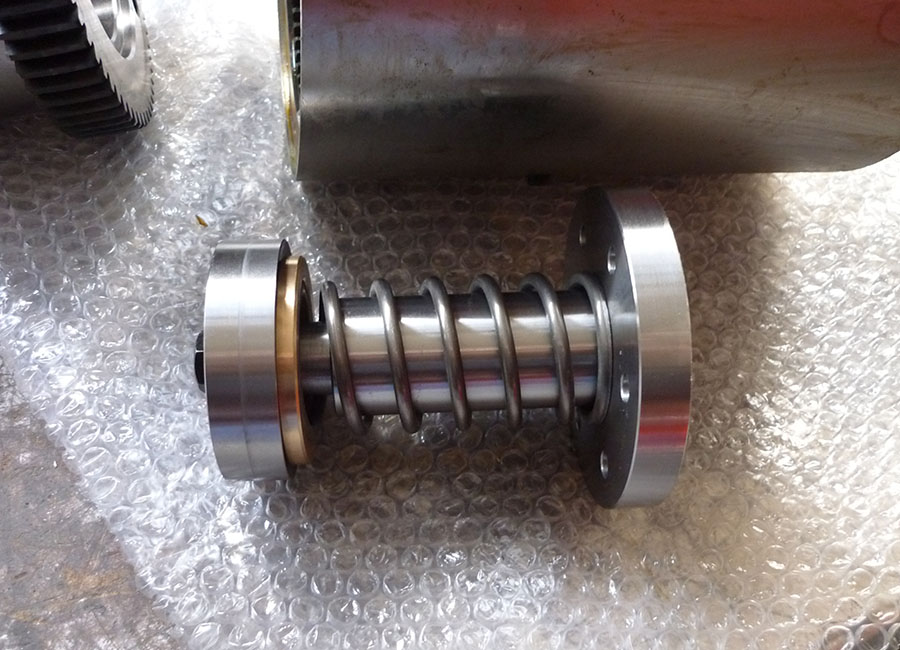

Giunto oscillante a denti Versione con due mozzi oscillanti per scorrimento assiale

Scheda Tecnica

SERIE Z2SA

Giunto oscillante a denti Versione con due mozzi oscillanti per scorrimento assiale doppio

Scheda Tecnica



SERIE ZIAF

Giunto oscillante a denti Versione con due mozzi oscillanti interni e albero flottante

Scheda Tecnica

SERIE ZEAF

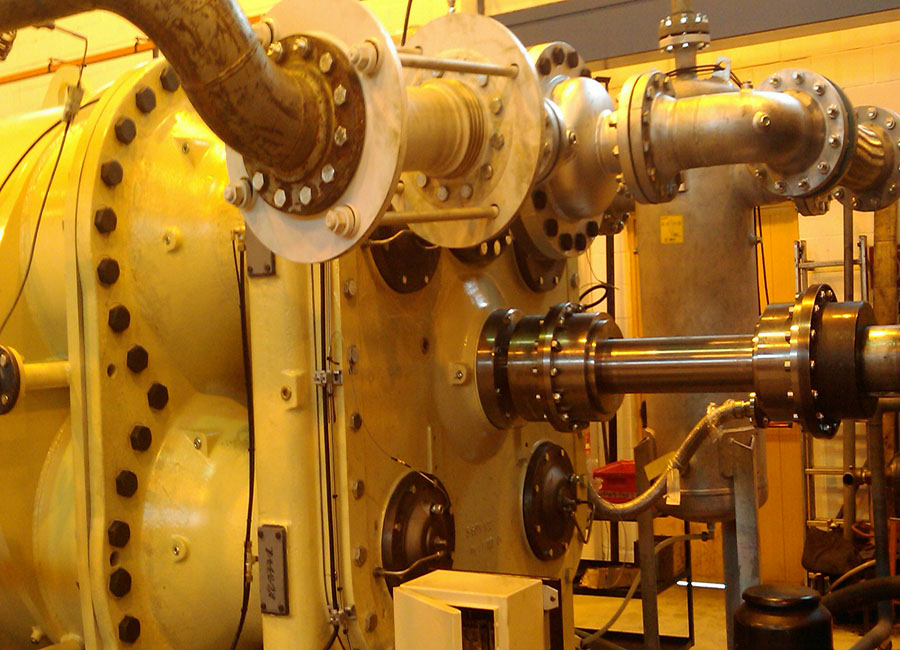

Giunto oscillante a denti Versione con due mozzi oscillanti esterni e albero flottante

Scheda Tecnica



SERIE ZAEAF

Giunto oscillante a denti Versione con due mozzi oscillanti esterni, campane aperte e albero flottante

Scheda Tecnica

SERIE ZAIAF

Giunto oscillante a denti Versione con due mozzi oscillanti interni, campane aperte e albero flottante

Scheda Tecnica

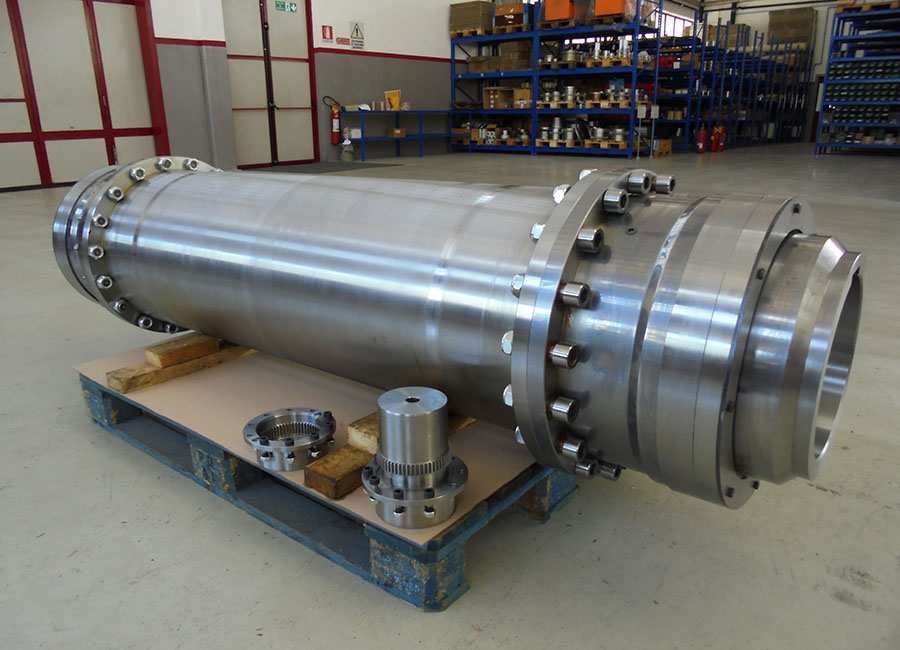

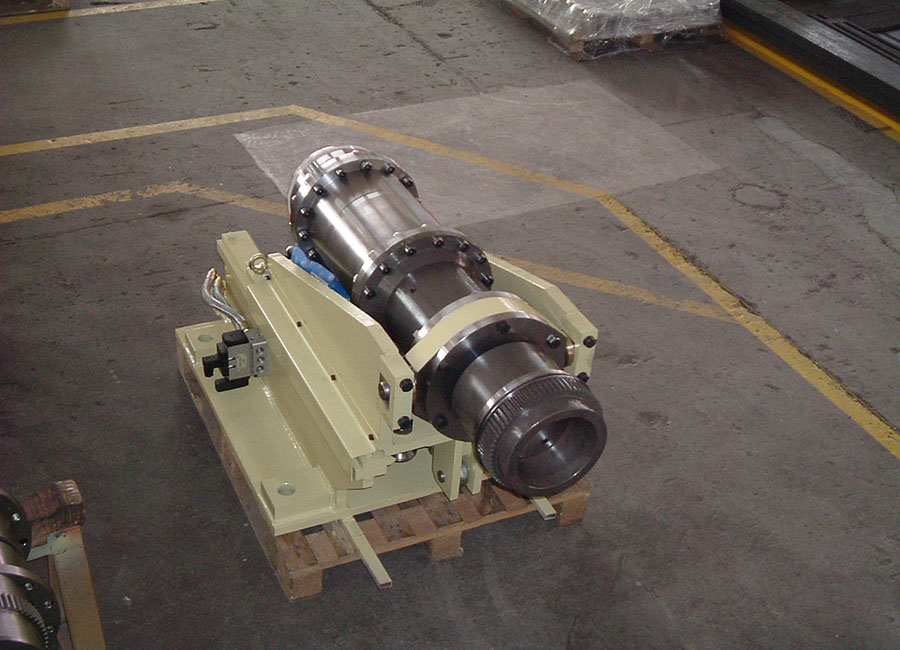

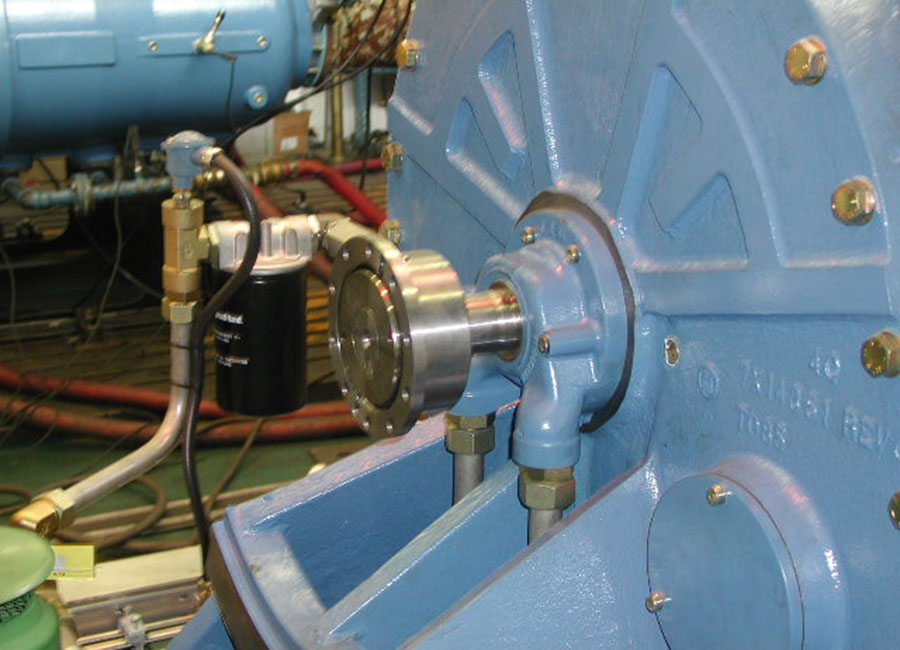

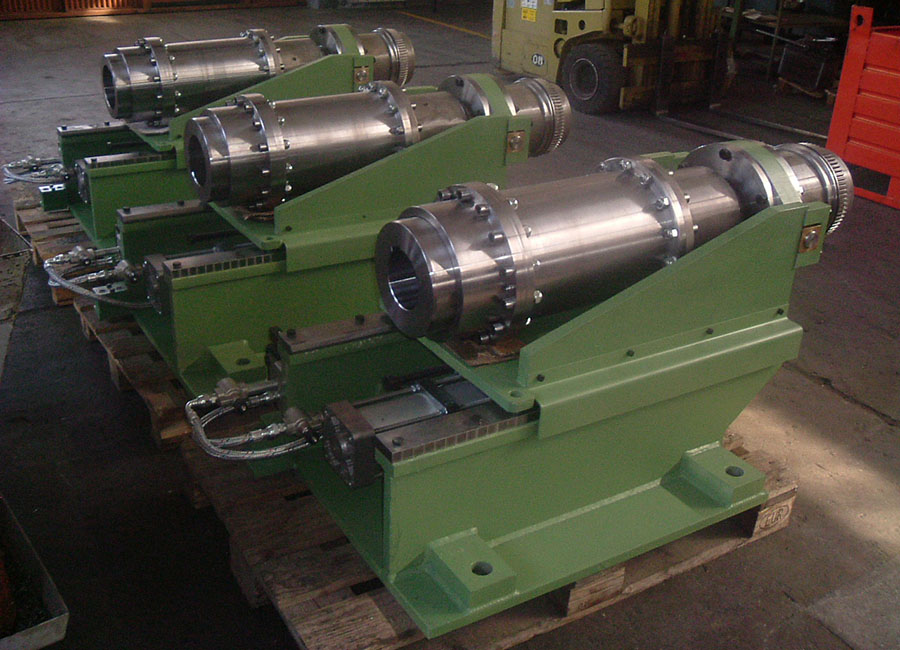

SERIE ZAT

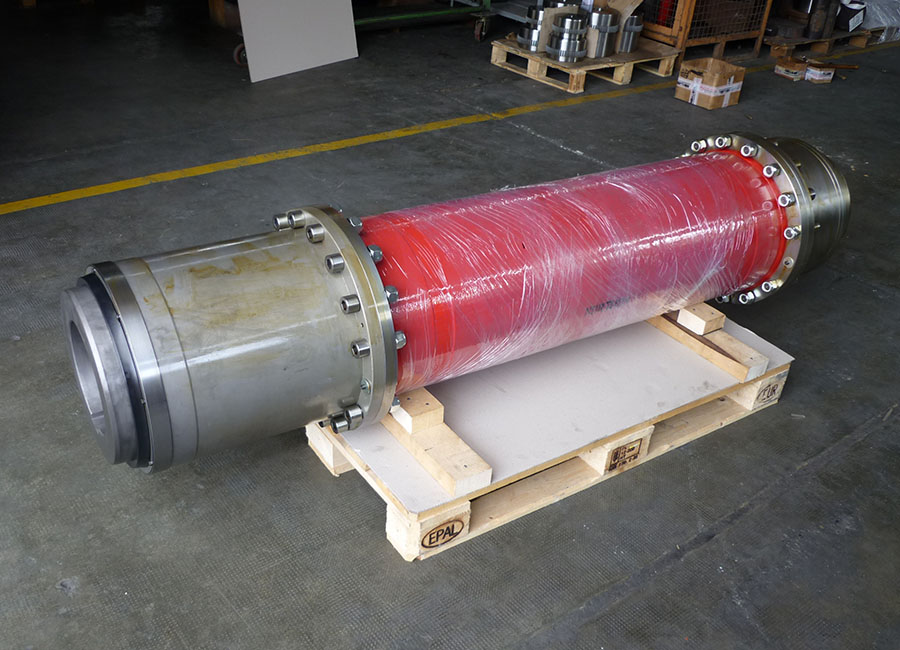

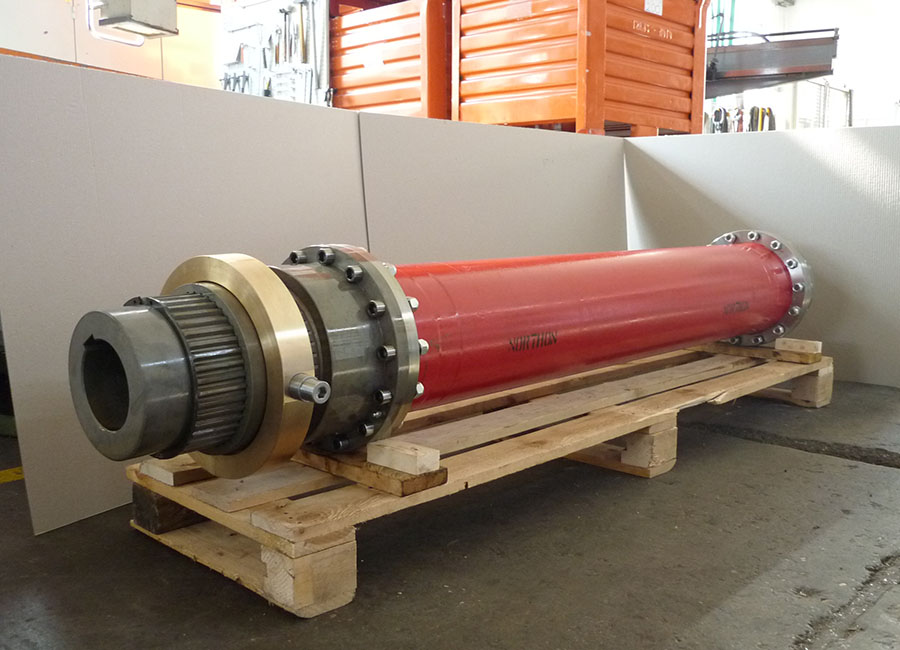

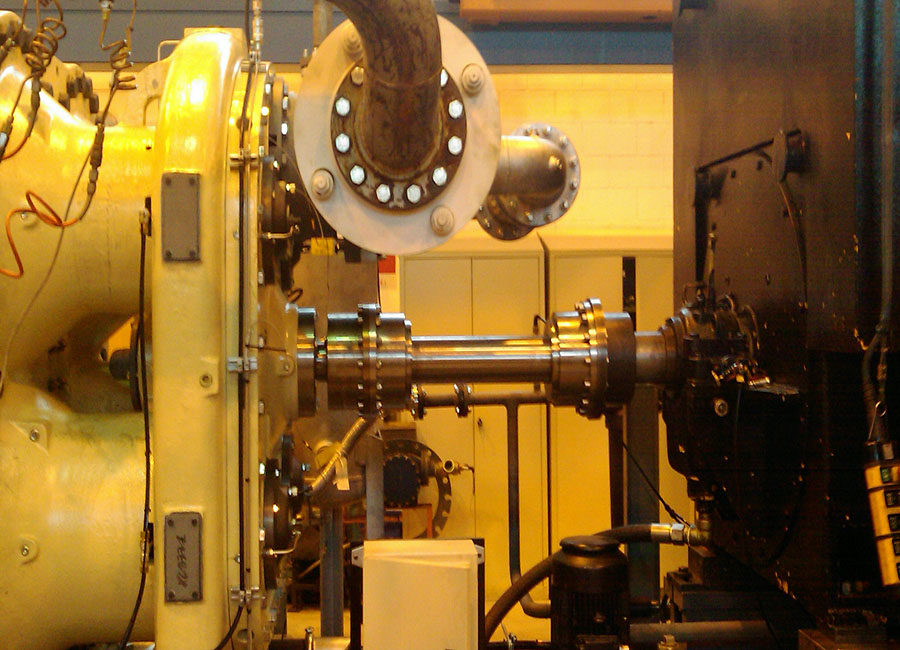

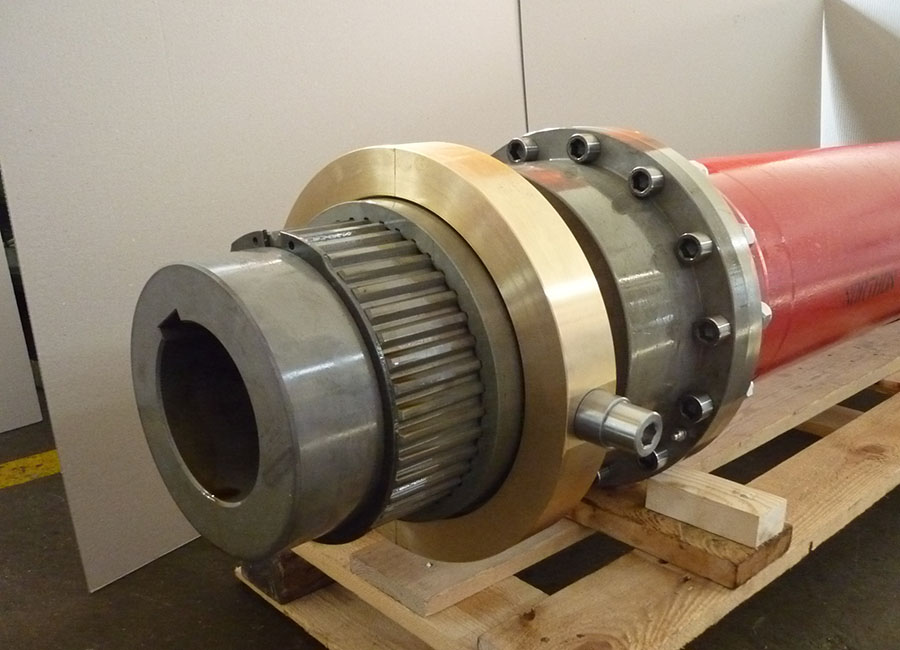

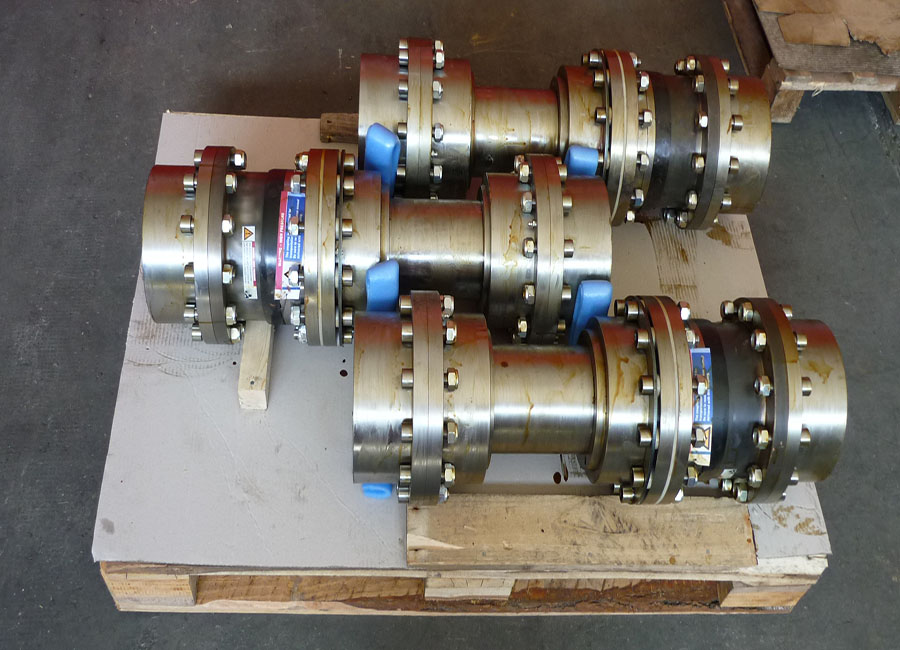

Giunto oscillante a denti Versione con due mozzi oscillanti e allunga tubolare

Scheda Tecnica

SERIE ZAT2P

Giunto oscillante a denti Versione con due mozzi oscillanti prolungati e allunga tubolare

Scheda Tecnica



SERIE ZAAT

Giunto oscillante a denti Versione con due mozzi oscillanti, spaziatore campane aperte

Scheda Tecnica

SERIE ZAAT2P

Giunto oscillante a denti Versione con due mozzi oscillanti prolungati, spaziatore e campane aperte

Scheda Tecnica



SERIE ZSR

Giunto oscillante a denti Versione con due mozzi oscillanti e spine di recisione

Scheda Tecnica

SERIE ZATSR

Giunto oscillante a denti Versione con due mozzi oscillanti, allunga tubolare e spine di recisione

Scheda Tecnica



SERIE Z.PR

Giunto oscillante a denti Versione con due mozzi oscillanti e perni di recisione

Scheda Tecnica

SERIE ZTS

Giunto oscillante a denti Versione per tamburi di sollevamento

Scheda Tecnica



SERIE ZA2P

Giunto oscillante a denti Versione con due mozzi oscillanti prolungati e campane aperte

Scheda Tecnica

SERIE ZFF

Giunto oscillante a denti Versione con due mozzi oscillanti e fascia freno

Scheda Tecnica
